Entrega_06:Realidad_Tecnológica

Modicaciones:

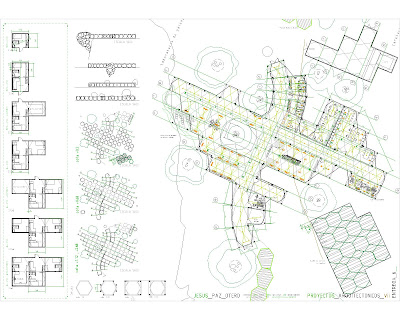

1º Cambios de distribución en viviendas, colocación de un posible mobiliario y ajuste de medidas.

2º Desarrollo de las viviendas, con esa tipología de un cuerpo al que se le adosan otros en función del número de habitantes en cada caso y sus necesidades.

3º Desarrollo estructural, en diferentes cotas donde se observa el crecimiento vertical de esa estructura.

Laboratorio de paisaje:
4º El desarrollo estructural vertical , pudiendo observarse el cambio de la forma.

5º Reubicación de la zona de administración, cercana a la recepción.

6º Reubicación de los baños, a la entrada previniendo una posible exposición, no siendo necesario entrar en la exposición para acceder a los mismos.

7º Ubicación de expositores, zona de fotografía, zona destinada a esculturas paisajísticas, sala de exposición audiovisual, etc. La iluminación será flexible, con focos de la marca Castan MH150CT (color naranja), los cuales se indican para una altura de 3,10m.Con lineas verdes se indica el replanteo del falso techo y la ubicación de instalacion de aire.

8º Ubicación de salidas de emergencia con la distancia máxima de recorrido.

9º Con vista hacia el pueblo de Alpedrete, Sierra, a las encinas que rodean la construcción y la cantera, debido a ser direccionalidades de interés reformo la cara Oeste, proponiendo un mirador, con diferentes alturas, donde pueda observarse de pie y sentado, en los lugares de reposo se incorporan pendientes variables de -5% a +10% en consonancia con un estudio realizado sobre los limites visuales de una persona y su campo monocular. Relacionando de este modo la visión con la mirada paisajistica.En la zona de mirador la topografía es extrema con un desnivel de 15 metros debido a la cantera, por eso es en ese punto donde la estructura también se radicaliza al igual que la topografía, lo mismo que en las zonas compactadas donde el terreno es llano se coloniza con una estructura regular y donde la topografia es leve o aparece vegetación se resuelve con una tipologia de piezas que provocan el giro.Dicho mirador esta desarrollado en sección y en cuatro alzados.

10º Acercamiento máximo al manto vegetal en el patio interior lo que provoca una "deformación" estructural.

11º Modificación de los detalles constructivos, eliminación del peto y substitución de la solera de hormigón por entramado de madera mediante vigas maestras, se aleja del suelo minimo a 15 o 20cm para evitar efectos perjudiciales de la humedad, al estar la planta baja elevada facilita la protección frente a bajas temperaturas, humedad insectos y hongos.

12 º Dicroismo, estudio sobre el arte basado en el juego dinámico y efímero de la luz tanto diurna como nocturna, provocando una serie de reflejos medioambientales, sutiles reflejos y reflaciones que no alteran las zonas de exposición. Para ello se porponen 26 vidrios horizontales y 18 verticales para un hexágono estructural.Los vidrios dicroicos se reflejan dependiendo del ángulo de incidencia de la luz sobre su superficie. Estos flejos dependerán también de la longitud de la onda y de la frecuencia de la luz.

13º Detalles a 1:50 del dicroismo, detalle a 1:10 de uniones entre heágonos mediante placas metálicas y pernos, detalle a 1:10 de ciertos nudos resueltos con ensamblaje de maderas mediante espiga, detalle a 1:5 de cimentación y estructura. Asimismo añado una sección horizontal.
