[Realidad Construida_ Entrega Final_Parte 1]

Entrega_06:Realidad_Tecnológica

Modicaciones:

1º Cambios de distribución en viviendas, colocación de un posible mobiliario y ajuste de medidas.

2º Desarrollo de las viviendas, con esa tipología de un cuerpo al que se le adosan otros en función del número de habitantes en cada caso y sus necesidades.

3º Desarrollo estructural, en diferentes cotas donde se observa el crecimiento vertical de esa estructura.

Laboratorio de paisaje:
4º El desarrollo estructural vertical , pudiendo observarse el cambio de la forma.

5º Reubicación de la zona de administración, cercana a la recepción.

6º Reubicación de los baños, a la entrada previniendo una posible exposición, no siendo necesario entrar en la exposición para acceder a los mismos.

7º Ubicación de expositores, zona de fotografía, zona destinada a esculturas paisajísticas, sala de exposición audiovisual, etc. La iluminación será flexible, con focos de la marca Castan MH150CT (color naranja), los cuales se indican para una altura de 3,10m.Con lineas verdes se indica el replanteo del falso techo y la ubicación de instalacion de aire.

8º Ubicación de salidas de emergencia con la distancia máxima de recorrido.

9º Con vista hacia el pueblo de Alpedrete, Sierra, a las encinas que rodean la construcción y la cantera, debido a ser direccionalidades de interés reformo la cara Oeste, proponiendo un mirador, con diferentes alturas, donde pueda observarse de pie y sentado, en los lugares de reposo se incorporan pendientes variables de -5% a +10% en consonancia con un estudio realizado sobre los limites visuales de una persona y su campo monocular. Relacionando de este modo la visión con la mirada paisajistica.En la zona de mirador la topografía es extrema con un desnivel de 15 metros debido a la cantera, por eso es en ese punto donde la estructura también se radicaliza al igual que la topografía, lo mismo que en las zonas compactadas donde el terreno es llano se coloniza con una estructura regular y donde la topografia es leve o aparece vegetación se resuelve con una tipologia de piezas que provocan el giro.Dicho mirador esta desarrollado en sección y en cuatro alzados.

10º Acercamiento máximo al manto vegetal en el patio interior lo que provoca una "deformación" estructural.

11º Modificación de los detalles constructivos, eliminación del peto y substitución de la solera de hormigón por entramado de madera mediante vigas maestras, se aleja del suelo minimo a 15 o 20cm para evitar efectos perjudiciales de la humedad, al estar la planta baja elevada facilita la protección frente a bajas temperaturas, humedad insectos y hongos.

12 º Dicroismo, estudio sobre el arte basado en el juego dinámico y efímero de la luz tanto diurna como nocturna, provocando una serie de reflejos medioambientales, sutiles reflejos y reflaciones que no alteran las zonas de exposición. Para ello se porponen 26 vidrios horizontales y 18 verticales para un hexágono estructural.Los vidrios dicroicos se reflejan dependiendo del ángulo de incidencia de la luz sobre su superficie. Estos flejos dependerán también de la longitud de la onda y de la frecuencia de la luz.

13º Detalles a 1:50 del dicroismo, detalle a 1:10 de uniones entre heágonos mediante placas metálicas y pernos, detalle a 1:10 de ciertos nudos resueltos con ensamblaje de maderas mediante espiga, detalle a 1:5 de cimentación y estructura. Asimismo añado una sección horizontal.

Entrega 05: Realidad Cercana

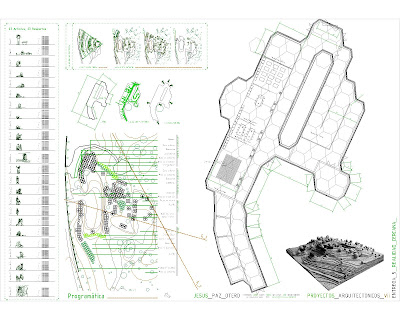

Mediante una tipología compuesta por 11 hexágonos que resuelven condicionantes vegetales y topográficos, sólo 11 piezas para abaratar costes y facilitar la construcción y un huerto que autoabastece a los residentes.

Desarrollo estructural. Adaptabilidad.

Colonización Territorial

Entrega 04: Realidad_Procesada

PROGRAMA:

Se caracteriza por la ampliación programática/temporal con hipótesis de colonización del territorio, por la ampliación de programa, añadiendo un huerto, como elemento de unión con la naturaleza y por la definición de areas no colonizadas.
El area colonizable se sitúa en el paisaje extractivo, entre masas vegetales y con pendientes suaves, mientras que considero como zona no conolizable la definida por el radio de acción de la torres de alta tensión.
Se opta por una distribución Semiradial --> Lineal, dando como resultado salas de exposición continuadas.
El sistema proyectual se basa en el crecimiento de un tallo y como las células se adaptan, transforma y cambian sus funciones/programa. Este crecimiento es radial en el caso de las Encinas.
Se proyecta un desarrollo efímero, en semejanza con la flora, con etapa de implantación, desarrollo temporal mediante posibilidad de crecimiento y finalmente la desaparación.
Sistema de construcción: Se crea una mimetización con el entorno por medio de materiales como granito y madera.

Realidad 2.0 (HD)

Proceso de investigación intensivo del tallo de una encina, busqueda de reglas, principios, unidades relacionadas, parámetros, sistemas y conclusiones.

Entrega 02. Analisis de un tallo de encina joven.

En esta entrega se desarrolla el análisis sobre el tallo de una encina joven, diferenciando punto por punto cada una de las células, tejidos, vasos y fibras que la componen y sus funciones. Realizando de este modo una selección de los patrones para obtener sistemas estructurales, constructivos y programáticos que se interrelacionan con la re-descripción del lugar anteriormente realizada.

Punto visual.

El punto del cual partí para comenzar a pensar en un proyecto, pero también para renunciar quizá a comprenderlo, es siempre en mi caso la observación curiosa y completa a través de una divertida mirada de los acontecimientos, de aquello que nos rodea, de la sorprendente obra del hombre. L.Bürgi

(Mirada desde el polígono industrial hacia las canteras)

El paisaje y el arte

"Paisaje" es un término que ha sugido en el ámbito de una actividad concreta, el arte, utilizándose para designar un género de pintura, actividad en la cual la palabra ha cobrado su sentido pleno.

(Mirada desde Alpedrete hacia la Sierra de Guadarrama)

Análisis de las Realidades Paisajisticas de Alpedrete

El paisaje como patrimonio

El paisaje como recurso natural y patrimonio cultural colectivo debe formar parte de las variables a tener en cuenta en las políticas e instrumentos de ordenación y desarrollo territorial. Su gestión plantea tres tipos de actuaciones: las de protección, las de restauración y las de conservación. El estudio Caracterización e Identificación de los paisajes en una gestión integrada en los diferentes niveles de planificación. La definición y delimitación de unidades de paisaje permitirá su utilización en el proceso de ordenación. Los resultados que se obtengan serán, un claro referente para una gestión sostenible de los paisajes.

Entrega 1b: PARAMETROS_E_INTERESES

Entrega 1: PARAMETROS_E_INTERESES

Videos de protesta por la asociación Alpedrete Sostenible

Vuelo con avión a radio control sobre el polígono industrial y las canteras
